PCB設計中的安規考慮

2019-02-19 瀏覽：917

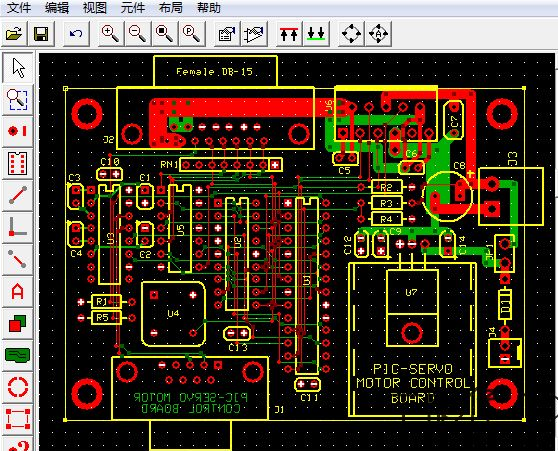

　　1.引言

　　可能造成危害和傷害的危險有下列幾類：

　　—電擊;

　　—與能量有關的危險;

　　—著火;

　　—與熱有關的危險;

　　—機械危險;

　　—輻射;

　　—化學危險;

　　PCB作為一個系統中的重要組成部分，以上各項都與其有非常緊密的聯系。

　　需要特別說明的是，相關標準中對于安全標識與安全說明書的條款有很多，這里只列出于PCB設計、調試和安裝維修過程相聯系的一些條款，以引起特別的注意。如果需要進行正式的安規測試或認證，還應該以正式的標準為依據。

　　1.2 安全標識

　　1.2.1 對安全標識通用準則

　　在PCB板上使用的安全標識，應該符合安全標識的通用準則。

　　應使用要安裝該PCB所屬設備的國家所能接受的語種。

　　所要求的標記應是能耐久和醒目的，考慮到標記的耐久性，應把正常使用的影響考慮進去。

　　通過檢查和控制標記來檢驗其是否合格，控制標記時，用蘸有水的棉布用手擦15秒，然后再用蘸有汽油的棉布用手擦拭15秒，完成實驗之后標記仍應清晰，標記銘牌應不可能輕易被揭掉，而且不應出現卷邊。

　　1.2.2 電擊和能量的危險

　　在PCB板上，元器件的引腳都是暴露在表層上的，極有可能發生電擊或能量危險。

　　對PCB板上任何可能發生電擊或能量危險的地方，如ELV電路部分、一次電路部分、雖是安全電壓但達到危險能量等級的二次電路部分等，都應該添加顯著的標識，防止這種危險的發生;可能發生電擊或能量危險的地方，可能在操作人員可接觸區內，頁可能在操作人員可接觸區外;標識的內容應該注明已經超過危險能量等級，并伴隨有危險警示標志;

　　1.2.3 PCB上的熔斷器

　　在每一熔斷器座上或就近應標上標記，標出該熔斷器的額定電流、熔斷特性(slow，fast，time lag)，和防爆特性(Low-breaking，high-breaking)，如果該熔斷器座能裝上不同電壓額定值的熔斷器，則還應標出熔斷器的額定電壓。

　　例：T2.5AL，150V F3.15AH，250V

　　在保險絲附近應加上6項完整標識，包括保險絲序號，熔斷特性，額定電流值，防爆特性，額定電壓值，英文警告標識，如F1F10AH，250VAC，“CAUTION：For Continued Protection Against Risk of Fire，Replace Only With Same Type and Rating of Fuse.”

　　以上為PCB設計中安規的考慮項，有更多的PCB疑問可咨詢公司客戶人員。
